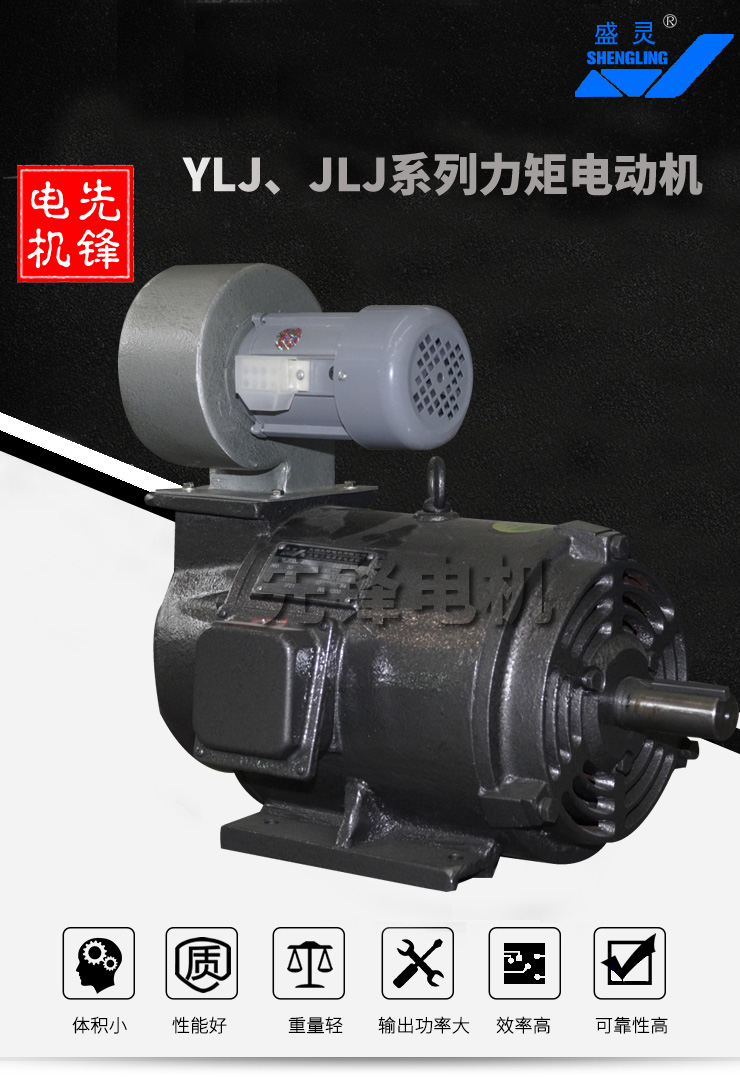

JLJ 力矩電機

佚名2017年11月08日

JLJ系列力矩電動機具有獨特的電氣特性，當負載增加時，電機的出軸轉速能自動地隨之降低，使產品卷繞時的張力基本保持不變，這個優越的是協調匹配的，所以本系列電動機也可以稱之為卷繞特性力矩電機。由于電動機具有較大的阻抗，堵轉電流還較一般電機為小，以及結構多種用途的需要，采用了強迫通風形式，因此能長期運轉在低轉速范圍甚至處于堵轉狀態，而且結構簡單，無電刷、滑環、整流子等，具有同一般異步電動機使用維護保養簡便的優點。

該系列電機廣泛應用于金屬加工、紡織、造紙、橡膠、化工及電線電纜等行業中。

我公司該系列電機已通過3C和CE認證。

力矩電機的控制

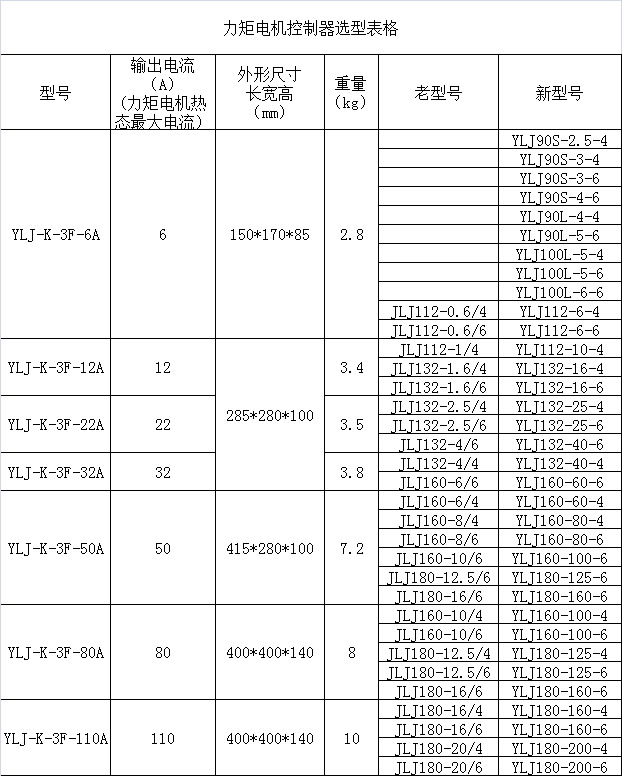

力矩電機的控制是根據不同的要求，調節其電源電壓，以適合不同張力的需要，一般對一種規格的產品，調整好張力后，在以后的周期內不必再予以調整，控制的方法很簡單，任何一種調壓裝置都可應用。通常輸出較小的電機大多采用三相的功率，應按電機的最大電流（即可額定輸出并處于堵轉時的電流）選用，其控制線路示意如左圖所示。

電機性能：

本系列電動機在周期負載（從高速至低速）下使用；

電動機的額定頻率為50Hz；額定電壓為380V；

海拔不超過1000m；

周圍環境最高溫度為+40℃；

電動機在使用時，鼓風機必須常開。

型號說明：

結構簡介:

安裝形式

本系列電動機制成為臥式，機座帶底腳，端蓋上無凸緣

本系列電動機按鼓風機配置不同有圖1-2兩個形式。

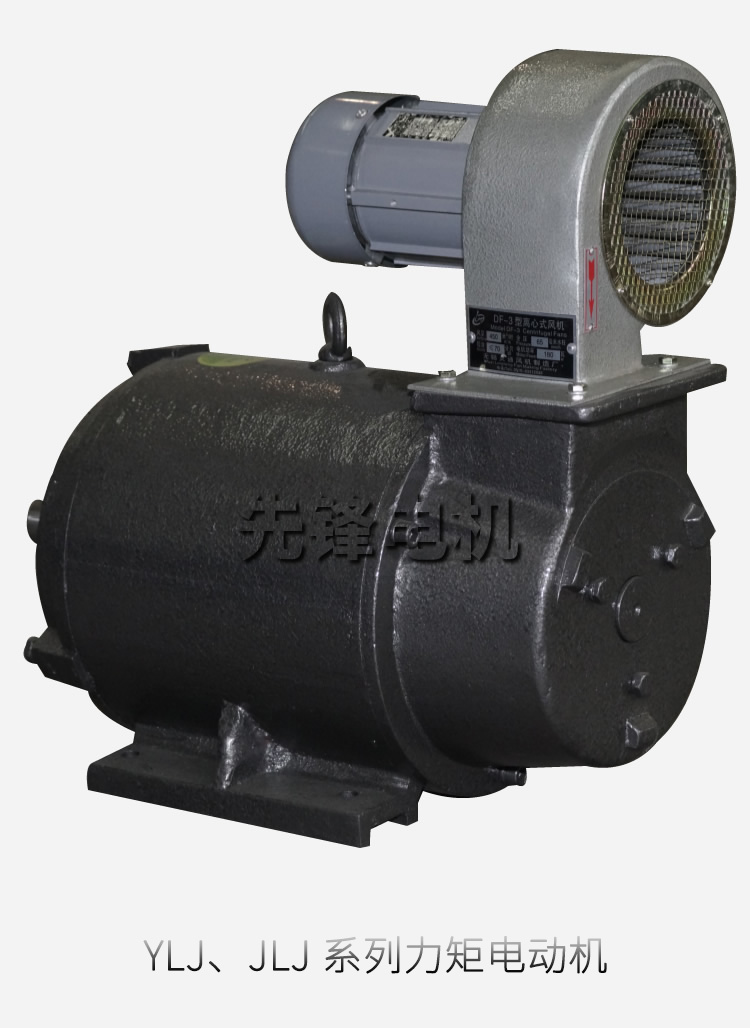

圖（一）為離心式鼓風機，刮風及安裝在電機上方，安裝尺

表（一)

型號	安裝尺寸及外形尺寸
型號	H	A	B	C	D	E	F×GD	G	K	AB	AC	AD	AE	HD	AA	BB	HA	L
YLJ112M	112	190	140	70	28	60	8×7	24	12	245	240	190	165	460	55	185	16	455
YLJ132M	132	216	178	89	38	80	10×8	33	12	290	270	220	165	470	65	230	18	530
YLJ160L	160	254	254	108	42	110	12×8	37	15	330	310	270	225	600	75	315	21	700
YLJ180L	180	279	279	121	48	110	14×9	42.5	15	355	350	290	275	700	75	365	22	850
JLJ112	112	190	140	70	28	60	8×7	24	12	245	240	190	165	460	55	185	16	455
JLJ132	132	216	178	89	32	80	10×8	27	12	290	270	220	165	470	65	230	18	530
JLJ160	160	254	210	108	38	80	12×8	33	15	330	310	270	225	600	75	315	21	670
JLJ180	180	279	241	121	42	110	12×8	37	15	355	350	290	275	700	75	365	22	850

安裝形式

2.圖(二)為軸流式鼓風機,鼓風機安裝在電機后端,安裝尺寸及外形尺寸見表(二)

表(二)

型號	安裝尺寸及外形尺寸
型號	H	A	B	C	D	E	F×GD	G	K	AB	AC	AD	HD	AA	BB	HA	L
YLJ90S	90	140	100	56	24	50	8×7	20	10	180	195	180	225	40	135	14	320
YLJ90L	90	140	125	56	24	50	8×7	20	10	180	195	180	225	40	160	14	350
YLJ100L	100	160	140	63	28	60	8×7	24	12	205	215	195	250	45	180	16	400
YLJ112M	112	190	140	70	28	60	8×7	24	12	245	240	190	265	55	185	16	410
YLJ132M	132	216	178	89	38	80	10×8	33	12	290	270	220	315	65	230	18	550
YLJ160L	160	254	254	108	42	110	12×8	37	15	330	330	270	380	75	315	21	685
JLJ112	112	190	140	70	28	60	8×7	24	12	245	240	190	265	55	185	16	410
JLJ132	132	216	178	89	32	80	10×8	27	12	290	270	220	315	65	230	18	550
JLJ160	160	254	210	108	38	80	12×8	33	15	330	330	270	380	75	315	21	655

備注:

1、訂貨前，請先查閱產品目錄，明確所需產品的規格。如果所需規格與目錄有所出入或有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后，簽定合同或技術協議。

2、訂貨時請注明電機型號、力矩。
